冶金閥門廠家北方閥門集團技術部整理，氣動開關型軟密封蝶閥是由氣動執行機構及直通鑄造蝶閥閥體組成，蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構，配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。

氣動開關蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動開關蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

氣動開關型軟密封蝶閥應用案例優點：

1，氣動切斷蝶閥結構簡單，且易于安裝和拆卸、維修方便，適用范圍廣泛。

2，雙向密封功能，可安裝于任意方向，安裝時不受介質流向和空間位置的影響。

3，氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作，操作扭矩小、省力、且開關速度快。

4，單作用形式的執行機構，可有效防止工作中氣源斷掉或管路故障時，自動彈簧復位關閉或開啟閥門。

5，氣動切斷蝶閥接收控制系統的開關量信號來準確控制閥門開關，從而達到對管路中的介質進行嚴密切斷。

單作用氣動蝶閥，結構簡單，體積小重量輕，造價低，氣動碟閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟板旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，無論在低溫情況下均具有優良的密封性能。

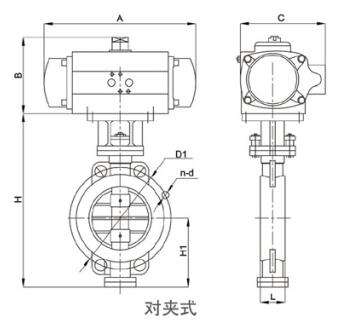

氣動開關型軟密封蝶閥應用案例主要技術參數

閥體

閥內件

執行機構

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

氣動開關型軟密封蝶閥應用案例

雙作用的氣動閥門就是指閥門的打開和關閉都需要向執行器輸入壓縮空氣。也就是常說的氣開和氣關。而單作用的工作模式則是指壓縮空氣的用力之下將閥門打開或關閉，在失氣或失電后，由于彈簧的作用力之下使閥門回復到初使之下。感覺單作用的似乎更符合需求，但是不知道這個的關閉時間如何。因?yàn)樗麄冃枰�閥門關閉的時間越短越好，所以想了解一下單作用是否滿足這樣的要求。

一般來說，雙作用氣動球閥正常開啟與關閉的時間為0.5秒。而單作用氣動球閥由于壓縮空氣需要克服彈簧壓力后才能將氣行器打開，因此開啟時間會比雙作用的大約長1秒的時間。當執行器在失去持續的氣源壓力后，在彈簧的回彈力之下迅速回復到初使?fàn)顟B(tài)，因此時間大約為0.5秒。
