Y43X-10T比例式減壓閥

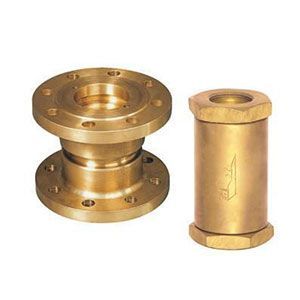

產品名稱：Y43X-10T比例式減壓閥
產品型號：Y43X-10T
連接方式：法蘭
結構形式：膜片式，活塞式
驅動方式：手動
產品口徑：25～200mm
公稱壓力：1.0～1.6mpa
閥體材質：鑄鐵、鑄鋼、不銹鋼
產品詳情
一、概述
本廠生產的Y43X-10T比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二、主要技術參數
| 型號 | 公稱壓力 PN（MPa） | 公稱通徑 DN（MM） | L |
| Y43X-10T(B型) | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| Y43X-16T | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
三、主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準）
| 公稱通徑DN（MM） | 尺寸（MM） | ||
| C | L | D | |
| 15 | 1/2" | 80 | 50 |
| 20 | 3/4" | 80 | 50 |
| 25 | 1" | 90 | 54 |
| 32 | 1 1/4" | 100 | 60 |
| 40 | 1 1/2" | 110 | 68 |
| 50 | 2" | 120 | 80 |
